對于初入電線電纜行業的人來說，頭疼的莫過于各種電線電纜的規格型號代碼的含義了。萬物皆有規律，況且電纜還是人類生存制造歸類的呢，今天河南太平洋線纜的小編就給介紹下常見的電線電纜規格型號及其代表的含義。

電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱) 結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢?

一、電線電纜產品的命名有以下原則：

1、產品名稱中包括的內容：

(1)產品應用場合或大小類名稱

(2)產品結構材料或型式;

(3)產品的重要特征或附加特征

基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。

2、結構描述的順序

產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

3、簡化

在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。

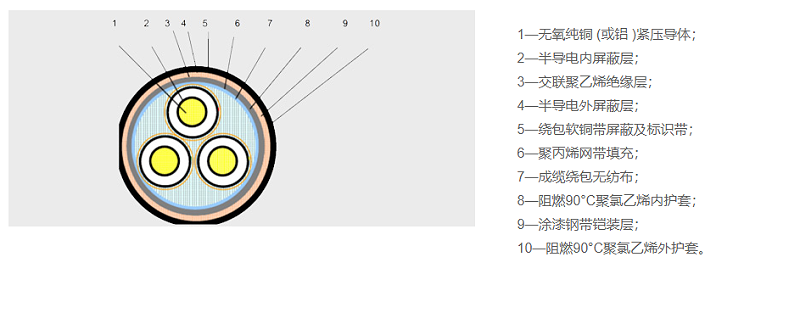

案例：ZC-YJV22-8.7/15KV是額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

其中

“電力電纜”是產品的大類名稱

8.7/15KV是使用場合/電壓等級，“額定電壓是8.7/15kV”

ZC表示C級阻燃，強調的是特征

導體材料是銅芯(T)，一般省略不寫

YJ表示絕緣材料是“交聯聚乙烯絕緣”

22表示“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)

V表示“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)

二、電線電纜的型號組成與順序如下：

[1:類別、用途]-[2:導體]-[3:絕緣]-[4:內護層]-[5:結構特征]-[6:外護層或派生]-[7:使用特征]

其中，1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母;第6項是1-3個數字。

型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T 省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業標準) 、-TH(濕熱地區用) 、FY-(防白蟻、企業標準) 等。

數字標記 鎧裝層 外被層或外護套

0 無 ---

1 聯鎖鎧裝 纖維外被

2 雙層鋼帶 聚氯乙烯外套

3 細圓鋼絲 聚乙烯外套

4 粗圓鋼絲

5 皺紋(軋紋) 鋼帶

6 雙鋁(或鋁合金) 帶

8 銅絲編織

9 鋼絲編織

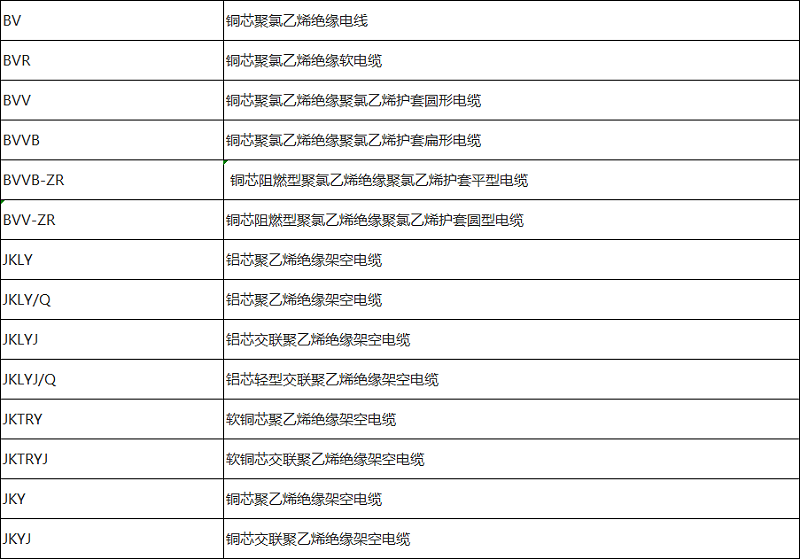

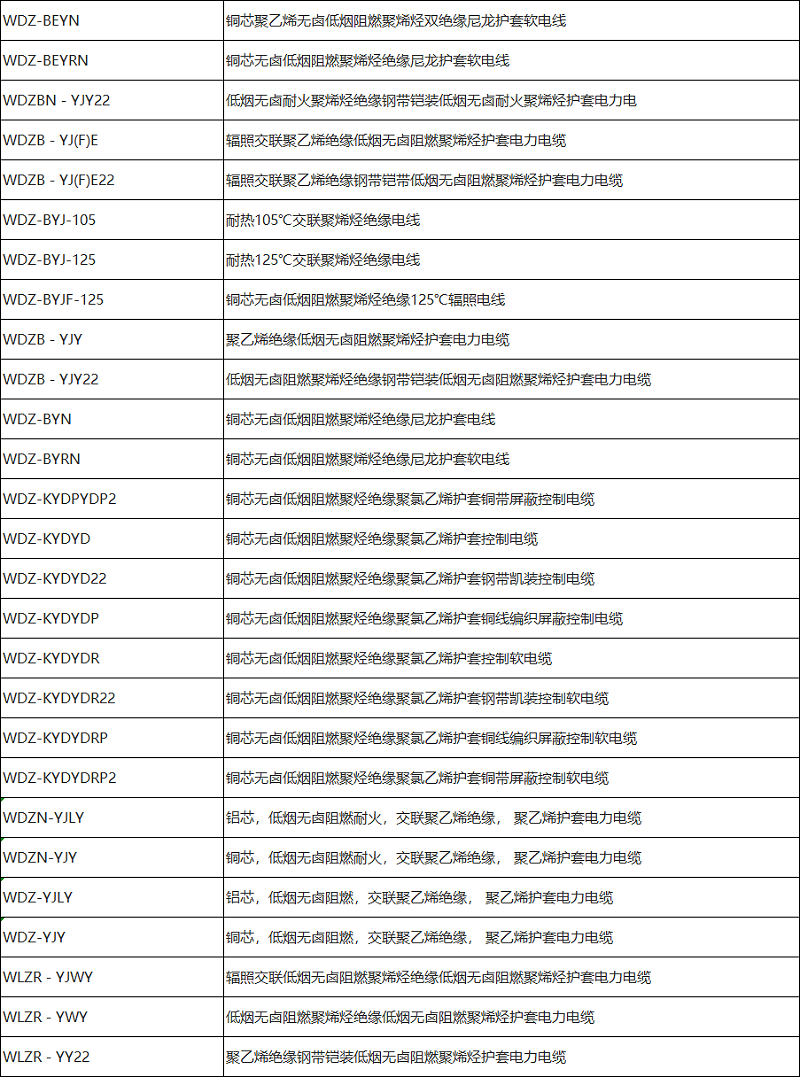

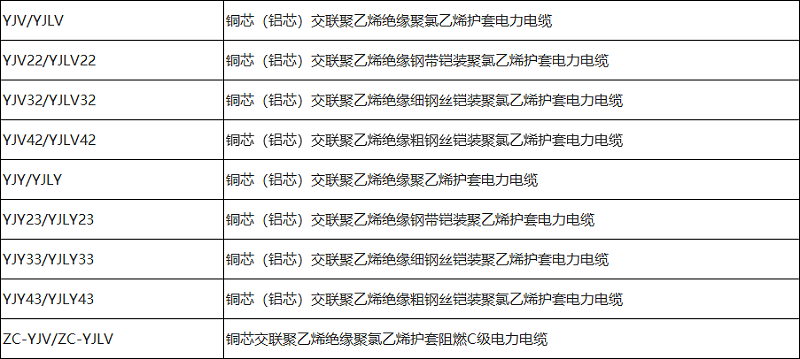

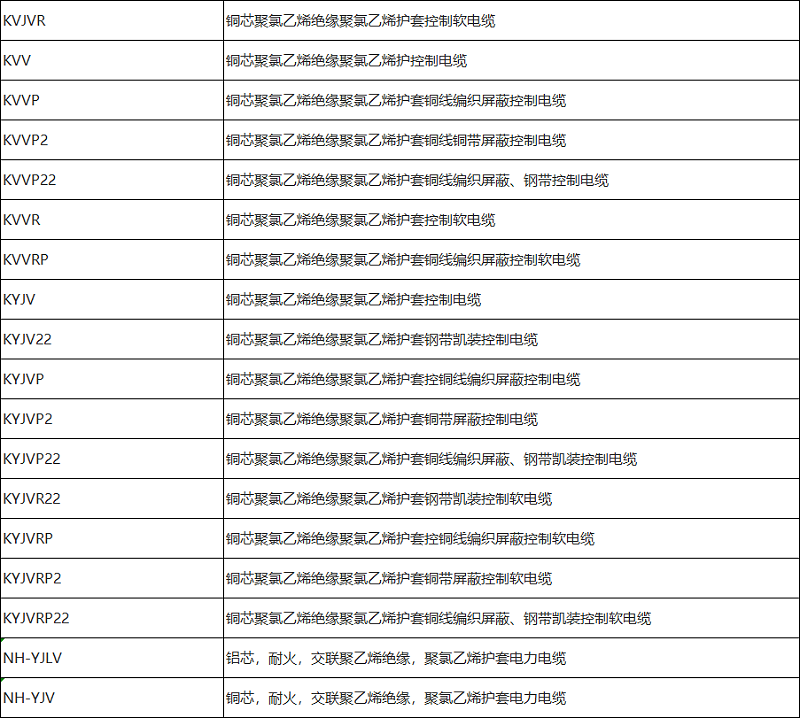

　　三、常見的電線電纜規格型號有：
